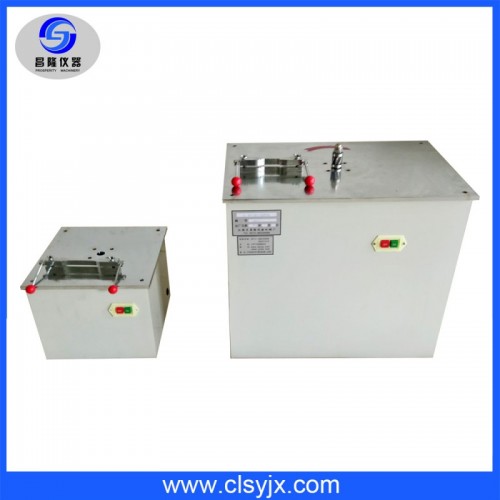

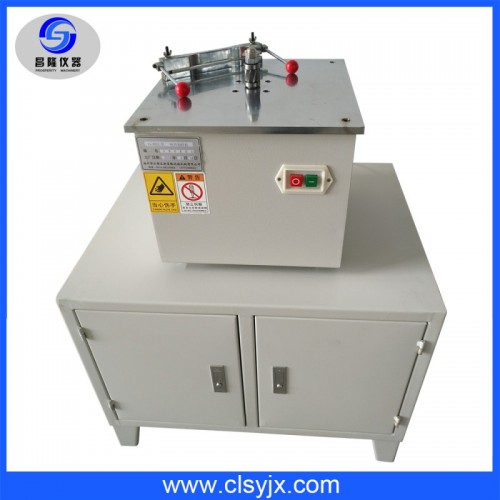

哑铃制样机
全国热线

0514-86235668 13773399642

产品详情
一、用途
哑铃制样机可以制取下列试样:
1、GB/T1040-92“塑料拉伸性能试验方法”中规定的I、II型哑铃型试样。
2、GB8802-88“硬聚氯乙烯(PVC-U)管材及管件维卡软化温度测定方法”及GB1633-79“热塑性塑料软化点(维卡)试验方法”中规定的厚度>6mm的维卡试样。
3、试样总长≤250mm,宽20~50mm,厚≤10mm的长条试样。
4、用户要求的其他形状的试样。
二、使用方法
1、制取试样毛坯,其尺寸为:
I型试样:总长150±1.0,宽≥22
II型试样:总长115±1.0,宽≥27
维卡试样:总长≤50±1.0,宽10+0.25
长条试样:总长≤250±1.0,宽=要求尺寸+大于2mm的加工量
2、试样毛坯的装卡
I、II型及长条试样毛坯直接装入相应夹具内夹紧,夹紧力不可过大,避免夹具变形,只要能将试样毛坯夹住即可,另外各方面应尽量对称,以使加工量均匀。
维卡试样毛坯按下述方法装卡:
当管材壁厚>6mm,≤8mm时,按图一所示装卡部位夹紧。
当管材壁厚>8mm时,按图二所示装卡部位夹紧,此时试样
伸出夹夹具的量H应小于5mm,一次装卡加工完后,松开夹具将试样按箭头方向推出小于5mm的一段,夹紧后再继续加工,直到小于8mm时在按图一所示装卡部位夹紧后进行最后一次加工。
按上述方法制取的试样臂厚为4mm。
1、试样的加工
接通电源,移动电源开关,使刀具轴转起来,从顶部向下观察时刀具轴应逆时针转
动。同时观察刀具安装是否正确,即刀刃的方向应与回转方向一致。
I、II型试样的加工是将装好的试样毛坯的夹具向刀具方向靠近,以手工送进方式进行加工,并注意夹具要与刀具上、下的定位轴承外圆贴紧。一面加工完后、将夹具转180°再加工另一面,即可完成加工。
维卡试样的加工与上述相似,只是加工中夹具不需转180°,只在一面加工即可完成。
长条试样的加工,首先松开紧固螺钉,左右移动定位板的位置,根据被加工试样的宽度,调整尺寸L值
L=1/2试样宽度+9
尺寸L调整好后,将定位板紧固,即可进行加工,加工中夹具要与定位板紧密贴紧送进夹具进行加工,一面加工完后,将夹具转180°再加工另一面即可完成制备工作。如加工短试样时,为避免夹具变形,可多个试样同时加工或在夹紧后的空余处加一
同样厚度的片与试样一起夹紧。
一、       注意事项
1、试样加工中要采取逆铣方式,即夹具移动方向要与刀具回转的线速度方向相反。
2、试样加工量大的部位要分几次加工,夹具一次移动中的加工量不可过大。
3、加工中夹具的移动速度尽量保持均匀,且不可太快。
4、加工中要注意安全,人手要尽量远离刀具,更不可相接触。
5、加工中需要一不小于1KW的吸尘器将切屑吸除(用管形吸头)吸头用台面上的卡子压住,吸口对着出屑的切线方向。
二、       维护保养
1、机器不使用时要擦干净,并注意防尘。
2、机器每半年应对面板下部的轴承用10#机油润滑一次,可在面板上与主轴的间隙处注油即可。
三、机器外形尺寸
长×宽×高=400mm×400mm×350mm
